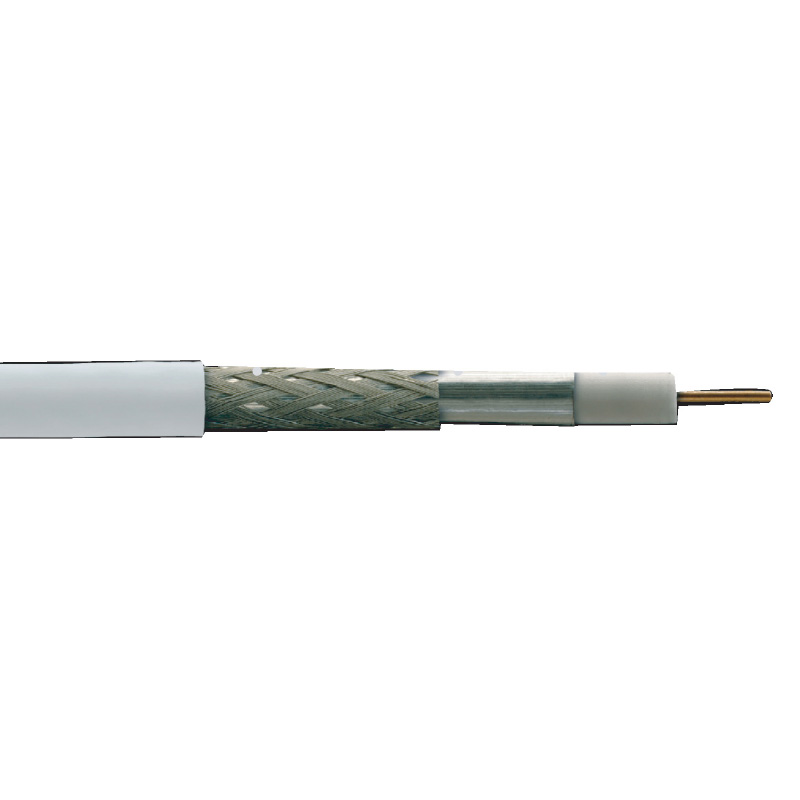

Cavo coassiale TVSAT con conduttore centrale in CCS, diametro da 6,8 mm in classe A e costruito con le specifiche appropriate per la bassa dispersione di gas tossici in caso d'incendio.
- Conduttore interno in acciaio ramato - Guaina esterna in PVC bianco - Copertura della treccia 77 % - Ottima schermatura, classe A - CPR Euroclasse Eca
Adatto per distribuire segnali TV e SAT lungo medie distanze
| Materiale conduttore interno | CCS - Acciaio ramato |
| Diametro conduttore interno - mm | 1,13 |
| Materiale dielettrico | PE espanso |
| Diametro dielettrico - mm | 4,8 |
| Materiale nastro | AL/Pet/Al |
| Materiale treccia | Al |
| Numero di fili treccia | 128 ( 16 x 8) |
| Diametro fili treccia- mm | 0,12 |
| Copertura ottica treccia - mm | 77 |
| Tipo di schermatura | Doppia |
| Diametro guaina esterna - mm | 6,8 ± 0,20 |
| Materiale guaina esterna | PVC bianco - UV Resistant |
| Reazione al fuoco - Classe CPR | Eca |
| Peso del cavo - kg / km | 41 |
| Raggio minimo di curvatura - mm | 136 |
| Impedenza - Ohm | 75 |
| Capacità - pF / m | 53 |
| Velocità di propagazione - % | 84 |
| Resistenza CC conduttore interno/esterno - Ohm/km | <85 / <33 |
| Attenuazione @ 175 MHz - dB/100m | 7,8 |
| Attenuazione @ 470 MHz - dB/100m | 12,1 |
| Attenuazione @ 862 MHz - dB/100m | 16,6 |
| Attenuazione @ 950 MHz - dB/100m | 17,5 |
| Attenuazione @ 1350 MHz - dB/100m | 21,8 |
| Attenuazione @ 1750 MHz - dB/100m | 25 |
| Attenuazione @ 2150 MHz - dB/100m | 28,2 |
| Attenuazione @ 2400 MHz - dB/100m | 30,00 |
| Perdita di riflessione @ 5 ÷ 470 MHz - dB | >23 |
| Perdita di riflessione @ 470 ÷ 1000 MHz - dB | >20 |
| Perdita di riflessione @ 1000 ÷ 2000 MHz - dB | >18 |
| Perdita di riflessione @ 2000 ÷ 3000 MHz - dB | >15 |
| Efficienza di schermatura | Classe A |
| Efficienza di schermatura @ 30 ÷ 1000 MHz - dB | >85 |
| Efficienza di schermatura @ 1000 ÷ 2000 MHz - dB | >75 |
| Efficienza di schermatura @ 2000 ÷ 3000 MHz - dB | >65 |
| Temperatura minima di installazione - ° C | -20 |
| Temperatura di esercizio - ° C | -20 ÷ 70 |
| Tipo di imballo singolo | Bobina di cartone |
| Pezzatura unitaria - m | 100 |
| Tipo di imballo multiplo | Scatola di cartone |
| Pezzatura unitaria - m | 400 (4 x 100) |
